P70406 VR专用高透光率低畸变消色差透镜

型号:P70406
焦距:70mm
畸变:<5%
倍率:4.6x
推荐物距:用于VR时,约60mm ±5mm
相对照度:>95%

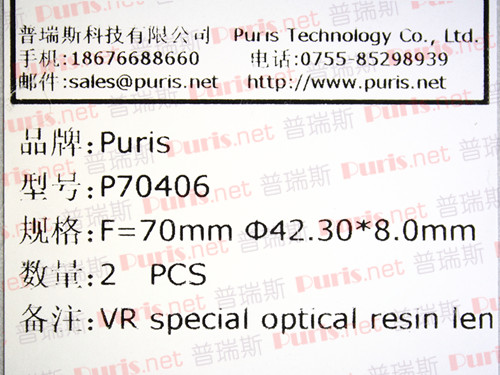

外形尺寸:Φ42.30*8.0mm (透明)
镜片材料:高折射率光学树脂

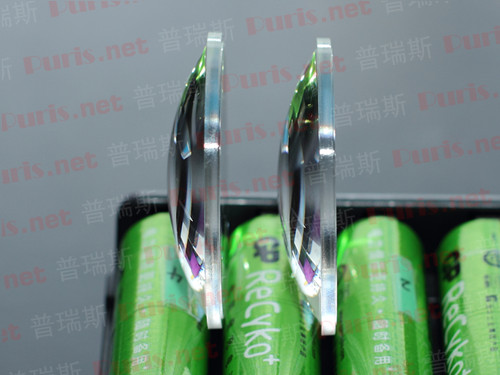

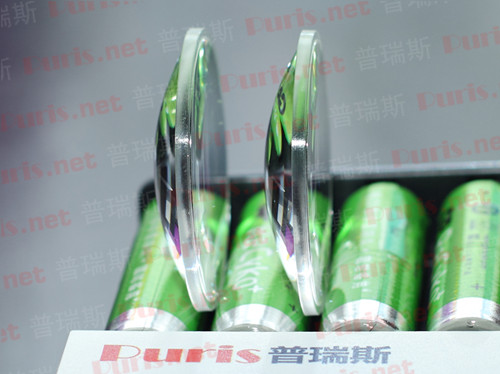

P1589VR镜片
VR透镜
VR透镜
VR透镜
VR透镜

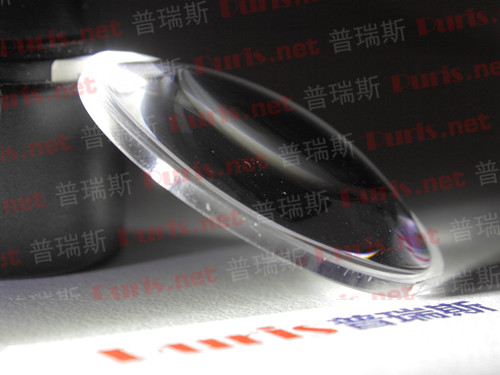

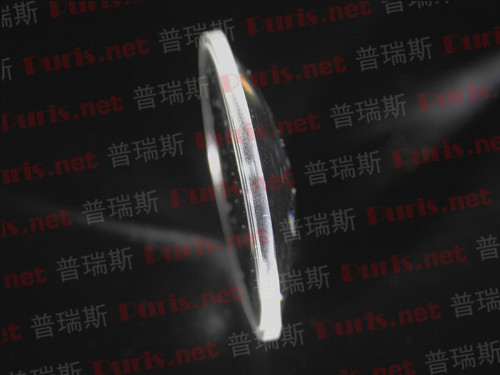

IMG_9775_s
P70406

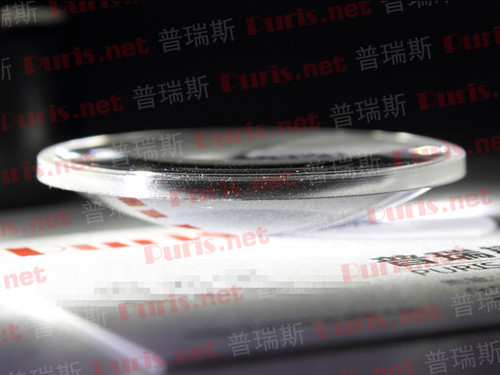

IMG_9778_s
P70406
P70406
以上VR镜片2016年5月1日已经试模,目前可以提供样品测试,随时具备批量生产能力。我们开模采用的是一模2片的工艺,虽然生产效率较低,但是可以很好的保证成品的精度。劣质镜片的做法常见的是一模4片甚至是8片,在牺牲产品精度的前提下达到低价的目的。

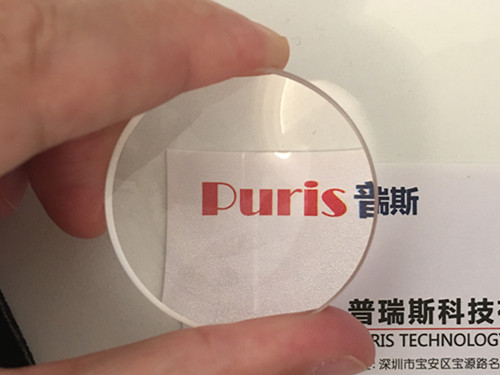

实际成像效果:
P70406
P70406

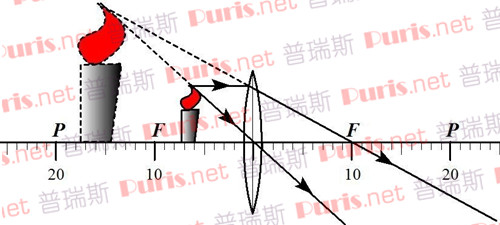

VR成像原理:
VR成像原理
其形式为1/f=1/u+1/v。其中f为焦距,凸正凹负;u为物距;v为像距,实正虚负。为了让我们眼睛能看到显示屏通过透镜之后形成放大的虚像,通常U(物距)是小于F(焦距)的,这样才能达到该效果。因此我们在设计VR的物距(屏幕到透镜的轴线距离)时,必须小于透镜的焦距。

以下为同规格参数的玻璃镜片(镜片中间厚度是多余的,实际成品无需这么厚)样品:
VR镜片

实际成像效果:
VR镜片

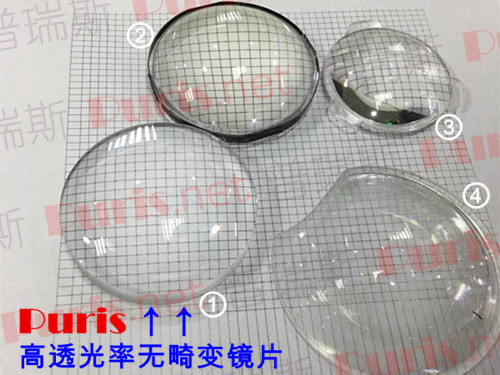

VRP704069
1号样品:我公司的产品效果,可以看到无偏色,无畸变,透光率高,效果清晰;
2号样品:玻璃颜色偏绿,看到的物体会偏色,且畸变明显‘
3号样品:畸变严重,线条明显扭曲;
4号样品:物体亮度偏暗,透光率不够造成清晰度下降;
