eMMC 常用封装尺寸讲解

eMMC存储器其实就是在原有内置存储器的基础上,又额外加了一个控制芯片,最后再以统一的方式封装,并预留一个标准接口,类似台式机里面的硬盘。eMMC从协议版本上分为 eMMC 4.41、eMMC 4.5、eMMC 5.0、eMMC 5.1,不同的版本,速度区别很大。通常16GB以上容量,需要选用高版本型号,否则在大批量数据读写的时候会很慢。16GB或以下容量,选用低版本速度自然会慢一些,但相对于高版本不是特明显。这好比坐火车,短途旅行高铁跟动车差别不大一样,但是长途旅行,总的时间就差别很明显。

芯片PCB上的引脚分153ball和169ball,其实这2种引脚是兼容的,后者比前者多出的16个Pin是空脚(其实真正有用的也就10多个引脚,其他的都是为了固定芯片用的,芯片内部没有接线),没有任何信号定义。

芯片封装外壳的尺寸有:

  • 11.5*13 mm
  • 12*16 mm
  • 14*18 mm
  • 16*20 mm

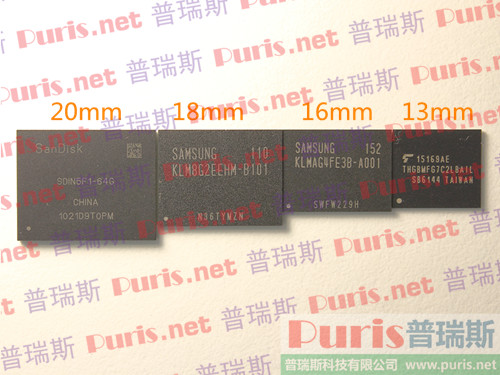

以下为实物对比:
eMMC封装尺寸
eMMC封装尺寸

有经验的工程师,在PCB Layout时,会在PCB上预留最大尺寸的丝印为止,焊盘会画成169ball的,这样就可以兼容153ball的芯片。
